旧ＰＣのＳＳＤ化
古いＰＣのＨＤＤ置き換え
| DOS/VのＰＣのＨＤＤの購入の相談がありました。 |
巷ではCFカードによるSSDかが普通だ。
客先の工場でやったがうまく行かなかったと言う・・・。
ＩＤＥでもE-IDEがありMS-DOSのバージョンでも色々縛りがある。
| 確認のためにＰＣを購入 |

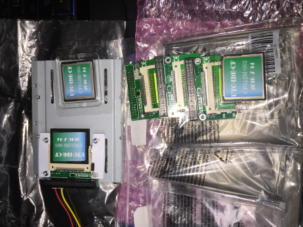

ネットで調べると変換◎人と言うのがメジャーらしい、取りあえず購入。
CFカードは日本メーカーの512MBと2GBを購入（当然安くついた方が良いに決まってる。）
ＰＣはメジャーなアドバンテックのペンティアム100を中古で購入。
壊す可能性もあるので2台購入

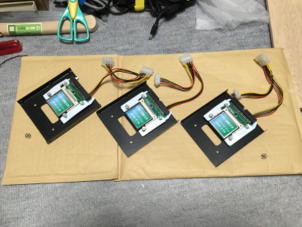

金具付けて完成
目張り張ってｗ途中PC9801も出来ないか依頼が追加・・・・・

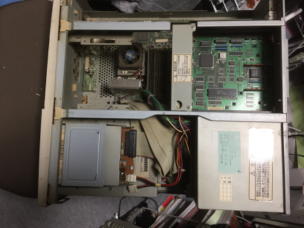

PC9821V200購入
マジ汚い
SSD増産国内で買うと高いので同じものを原産国から購入
ここで事件が起きる・・・・。
ある特定のコマンドを打つとハングアップする。

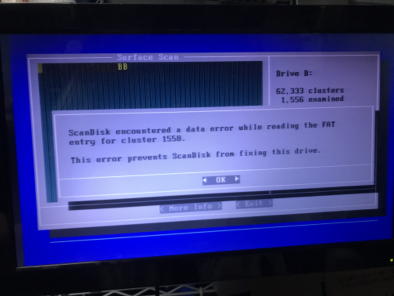

imageを再度戻しても同じ、chkdskコマンドＯＫscandiskすると3個エラー！？
「間違いだろ！」と再度かけると6個に増えたｗ
入れ替えるとCFカード自体の問題で何度もチェックしたら最終的にはscandiskが出来なくなった。
やはりMLCでは耐久性が・・・依頼主からは安くしてくれと言われてるし、SLCタイプかインダストリアルモデルだと1万〜4万円、赤字である＞＜
取りあえず海外からインダストリアル・モデルと言う触れ込みの物を購入。
ＳＬＣタイプか、インダストリアル・タイプを探すとありました。
直接ＰＣのＩＤＥコネクターに差すタイプ、マザーボがボードタイプなのでそれは出来ない。

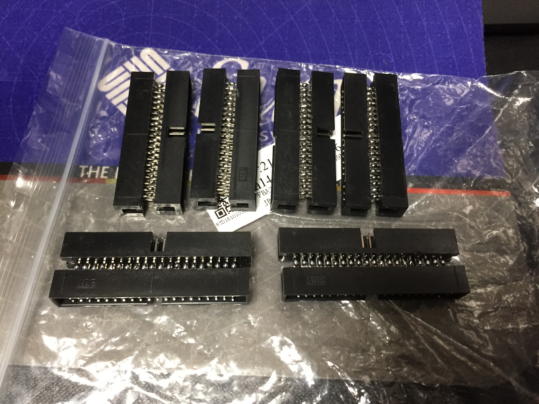

ケーブルのコネクタを入れ替えればよくネ？
（ＣＰＵは横から差すタイプ）
作ってみたけどこれが大失敗＞＜

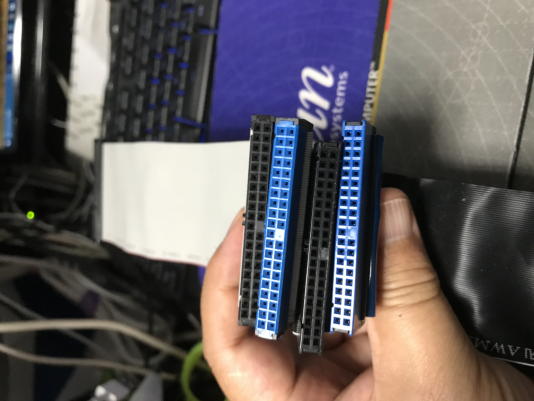

ＩＤＥケーブルとＥ−ＩＤＥケーブルは、インピーダンスが違うらしいｗ
確かにＤＯＳ／Ｖでは動くけど、ＰＣ９８２１では認識しない＞＜
ケーブルもＥ−ＩＤＥしか手に入らないので、キーＰＩＮが有り古いｐｃには刺さらないＷ
１ｐｉｎと２ｐｉｎを入れ替える半田すればいいけど、私の３０年に及ぶ半田付けの技術では無理・・・・。
基盤を作ろう・・・・。
早速調べてPCBEと言うソフトで簡単に作れてデータを送れば作ってくれるらしい。

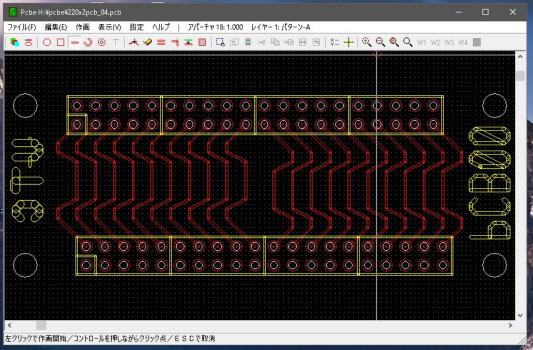

こんな感じのソフト
安いのは、マレーシアの業者だけど納期と送料が心配・・・国内の業者に依頼。
データを送って１週間で届きました。
シルク印刷入れても値段は同じなので入れましたが上下逆に成ると言われて・・・初めてだから良いでしょう＾＾；
こう言うのは向いてないのかな？

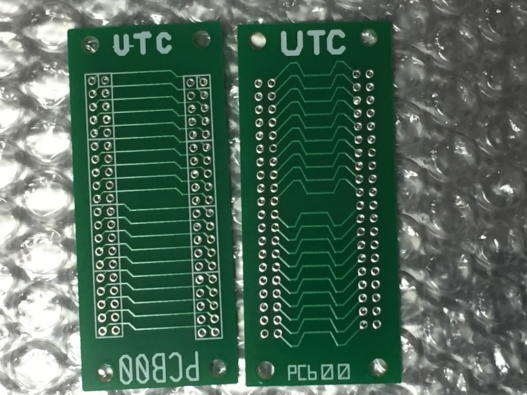

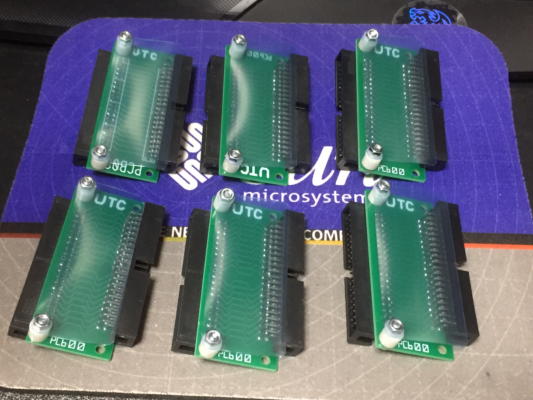

出来上がりがこんな感じ。

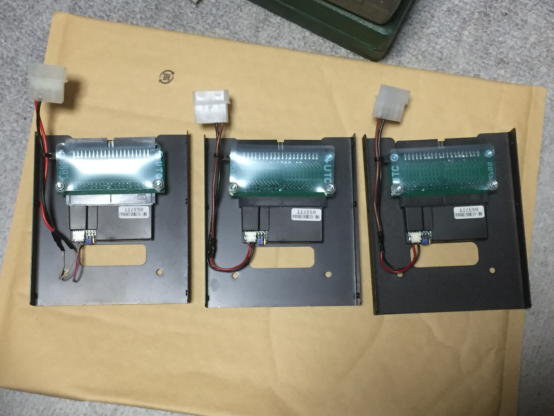

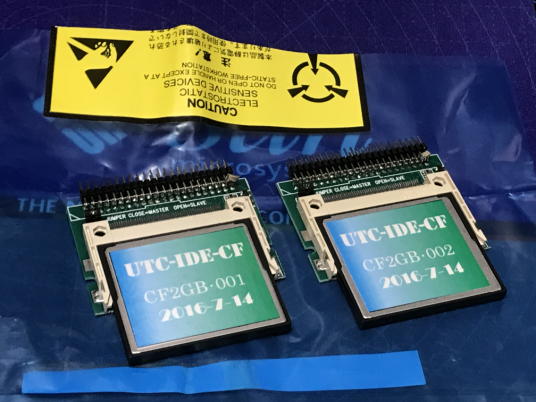

完成品がこれ、ＳＬＣタイプで通常のＭＬＣの３０倍の信頼性（らしい）
ＰＣ９８２１ＮＢ７にも使いないかとの話が・・・・・・
ノートは、４４ＰＩＮで電源の５Ｖも入るタイプ・・・。
４４ｐｉｎ＜−＞ＣＦカードを購入
しかし何か不安定５回中２回しかWindows95が起動しない・・・どっちが悪いのかｗ

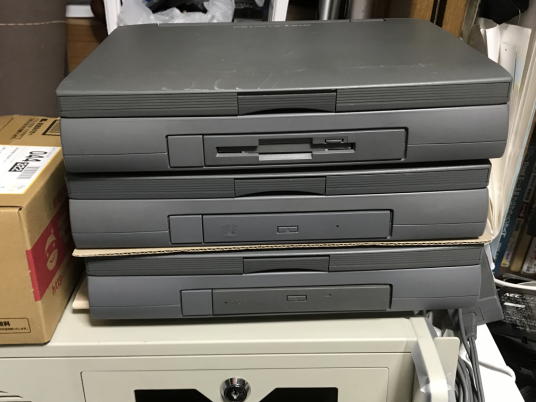

結局3台購入；；
で、原因が分かりました・・・・ＡＣアダプターのノイズです・・・・。
対策はこれｗ
４４ピンの辺りに見えるアクロバット半田のチップコンデンサーです。
これで10回中10回起動するようになりました。
次はＳＬＣです。
最初のが右下、作ってみたけど、ノートパソコンに入りきらないと言う品物ｗ＾＾；
次が右上、基板削ったけどケーブルが邪魔
次が左下、キツキツ
次がその上、入るけど動かない
最終形態が基板で変換していた物をピンを上下逆に入れてコネクターを2割埋めて薄くした緑色のない奴ｗ
で最終問題が、電圧の閾値の問題なのかＳＳＤからのBUSY信号が立ちっぱなし；；
USB-IDE変換では何種類か問題無し
ＩＤＥのディスクトップでも問題無し
ここで仕事がＳＴＯＰ
この仕事半年以上したけど部品購入に12万掛かったけど依頼は2軒のみ、送料とか引くと5万も無い。
時間も300時間以上かかってるのに・・・。
先方へ今後の御断りの連絡をしました。
気持ち悪いので時間が出来たらオシロを使って解析するつもりです・・・。

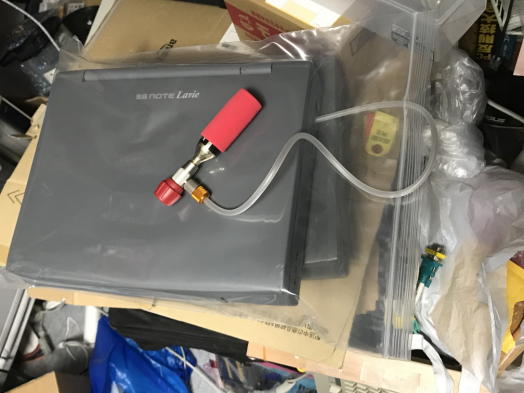

ノートの一部は、乾空入れて封印（湿気で液晶が割れるようです。）

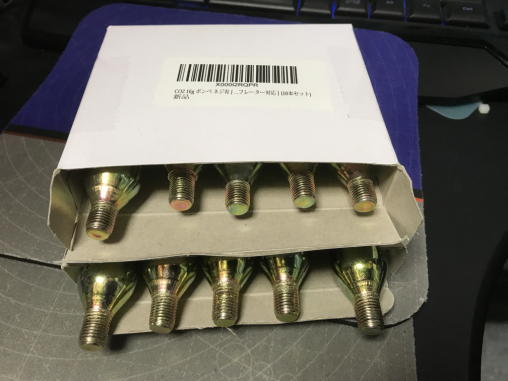

追加で乾燥空気10本買いました。一本210円くらい。
思ったより減りが速かった・・・・。
